Восьмигранный сварочный стол

восьмиугольный сварочный стол

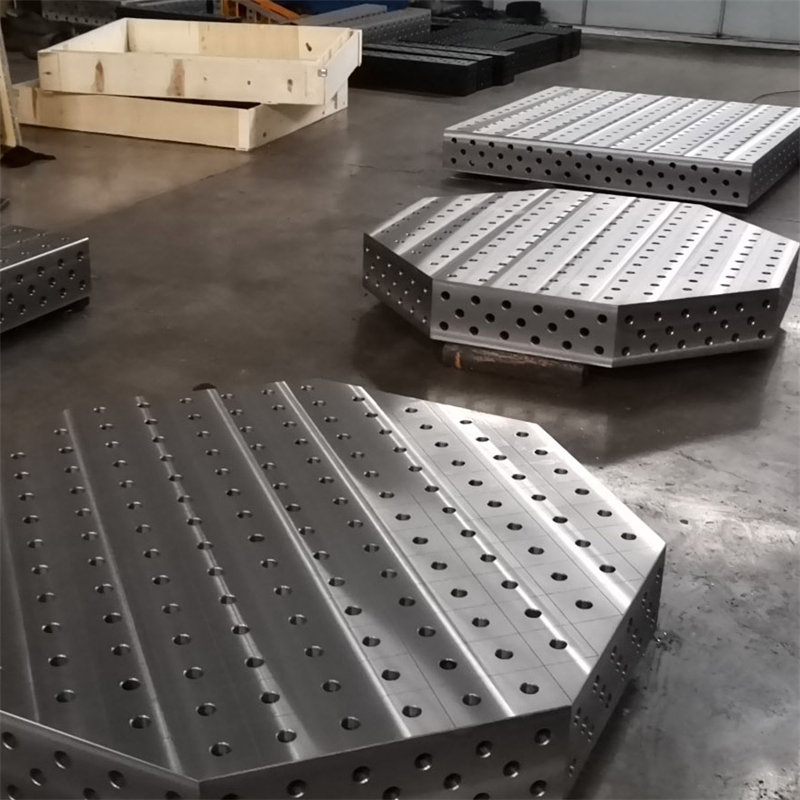

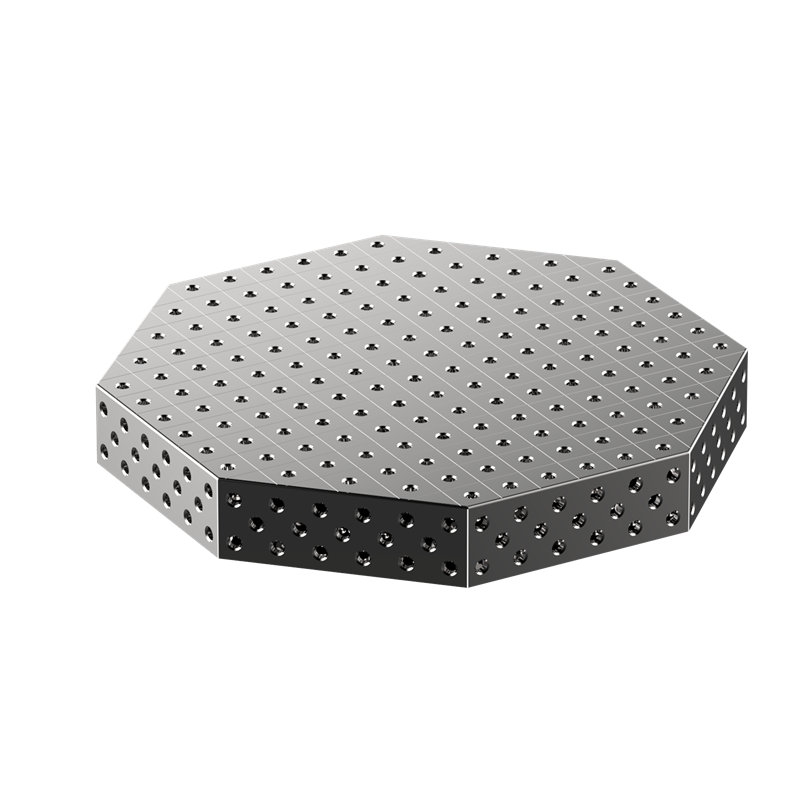

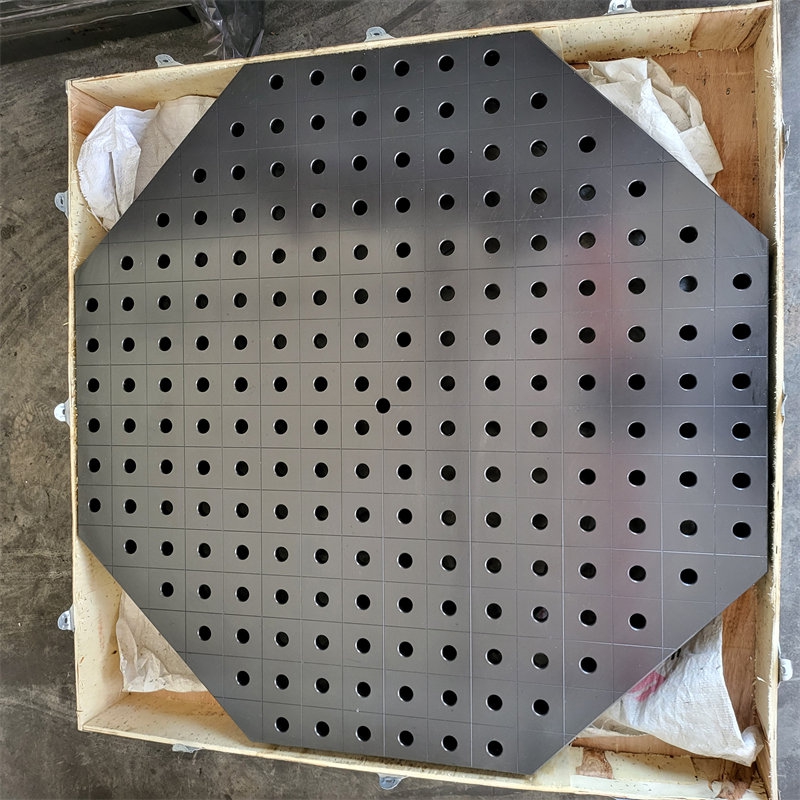

Восьмигранный сварочный стол представляет собой особый тип сварной поверхности, которая отличается от традиционной прямоугольной или квадратной конструкции. Стол имеет форму восьмиугольника и имеет восемь равных сторон. Эта уникальная геометрия может предоставить некоторые преимущества в конкретных сварочных приложениях. Он особенно подходит для сварочных локаторов и манипуляторов роботизированных элементов.

Сварочный стол 3D
Тип стали / литья
Разрыв 16 или 28 мм.
Расстояние между отверстиями 50 или 100 мм

Немедленный запрос

Описание

восьмиугольный сварочный стол

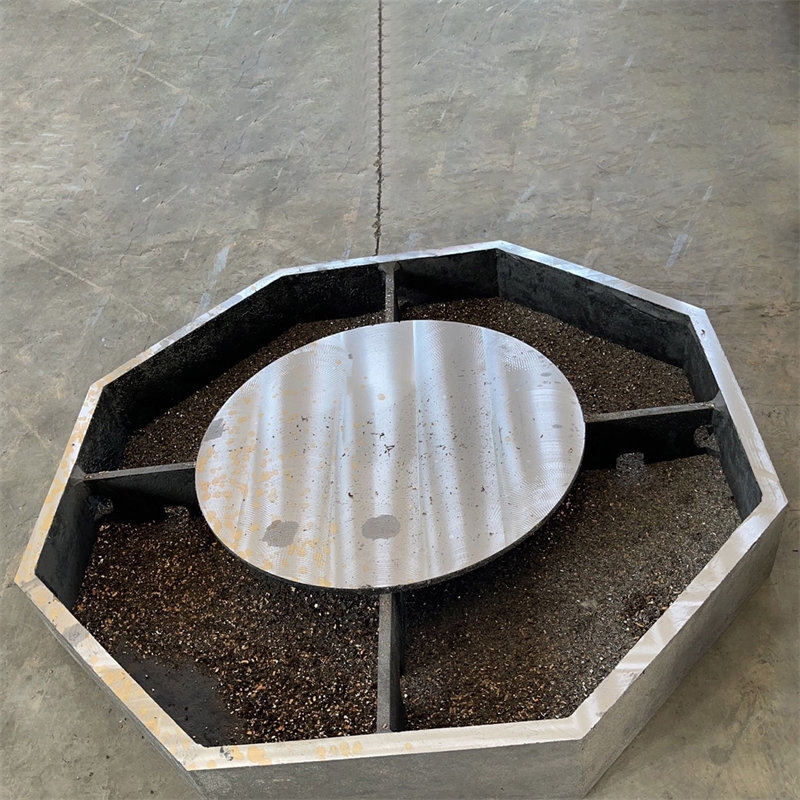

Восьмигранный сварочный стол был специально спроектирован для сварочных и металлообрабатывающих цехов. Он имеет восьмигранную форму и изготовлен из тяжелых материалов, способных выдерживать высокие температуры, связанные с сваркой, и интенсивное использование.

Восьмигранный сварочный стол имеет несколько размеров и оснащен сварочным локатором с регулируемой высотой и углом, чтобы адаптироваться к различным типам проектов. Рабочий стол обычно изготовлен из термостойких материалов, таких как сталь или чугун, и может включать встроенные приспособления или крепления для закрепления материала на месте во время сварки.

Материалы

- Таблица сварки стали: Q355.

Твердость

- Таблицы для сварки стали: HV110 - 130
- Таблица для сварки плазменной нитридной стали: HV550

Толщина рабочего стола

- D28 Системы: 24 - 27 мм
- D16 Системы: 14 - 17 мм

апертура

- Система D28: 28 мм
- Система D16: 16 мм
- Бурение и фрезерование.

Расстояние между сетками

- Система D28: 100 ± 0,05 мм
- Система D16: 50 ± 0,05 мм

Точность

- Уровень точности рабочего стола: 0,1 / 1000mm.
- Вертикальная точность рабочего стола: 0.1 / 200 мм.
- Точность центра бурения: + / - 0.01 мм.

забой

- Все девять рабочих поверхностей (1 верхняя + 8 боковых) могут быть расширены с помощью любого поддерживающего инструмента.

Ноги стола

- Альтернативный сварочный локатор.

Обработка поверхностей

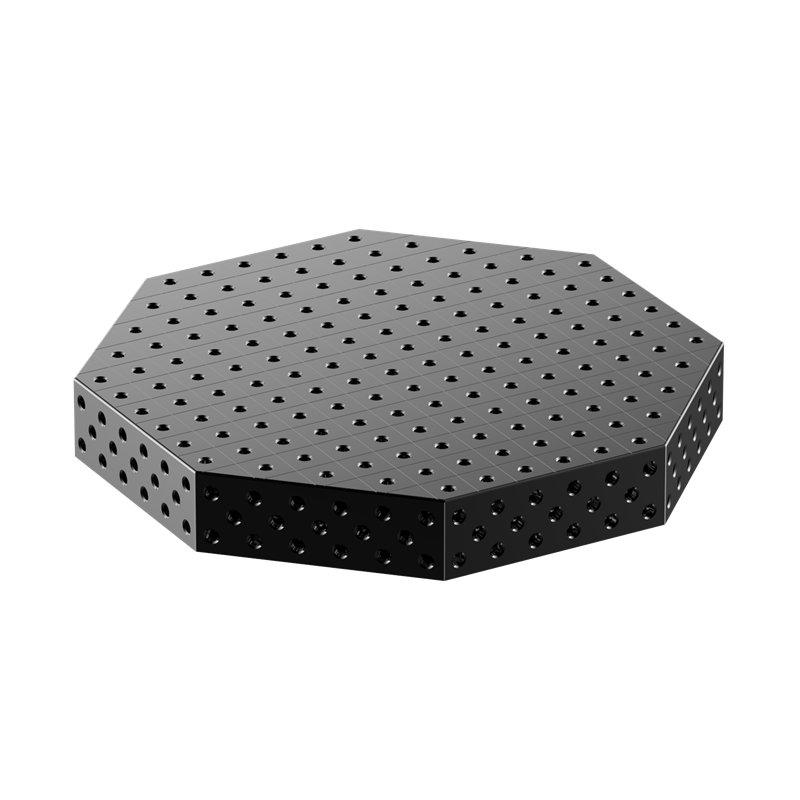

- Альтернативное плазменное азотированное покрытие.

Сварочные брызги

- Лучше предотвращать прилипание брызг, легко удалять шлак.

Система D28:

Size(mm)	Model	Weight (Kg)
600 x 600 x 200	OSW280606	180
800 x 800 x 200	OSW280808	200
1000 x 1000 x 200	OSW281010	320
1200 x 1200 x 200	OSW281212	480
1400 x 1400 x 200	OSW281414	650

Система D16:

Size(mm)	Model	Weight (Kg)
600 x 600 x 200	OSW160606	90
800 x 800 x 200	OSW160808	140
1000 x 1000 x 200	OSW161010	200
