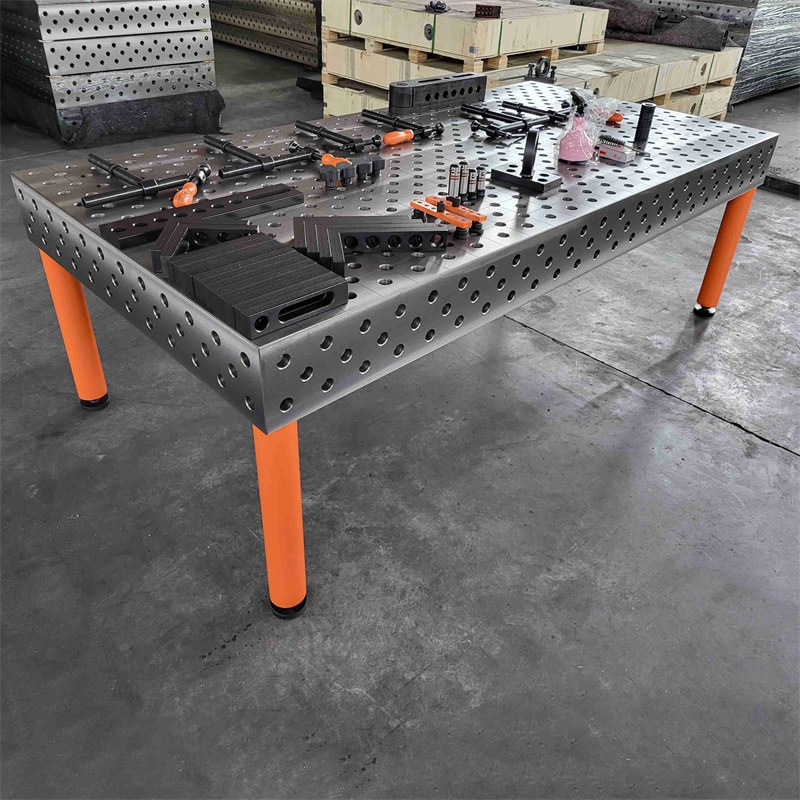

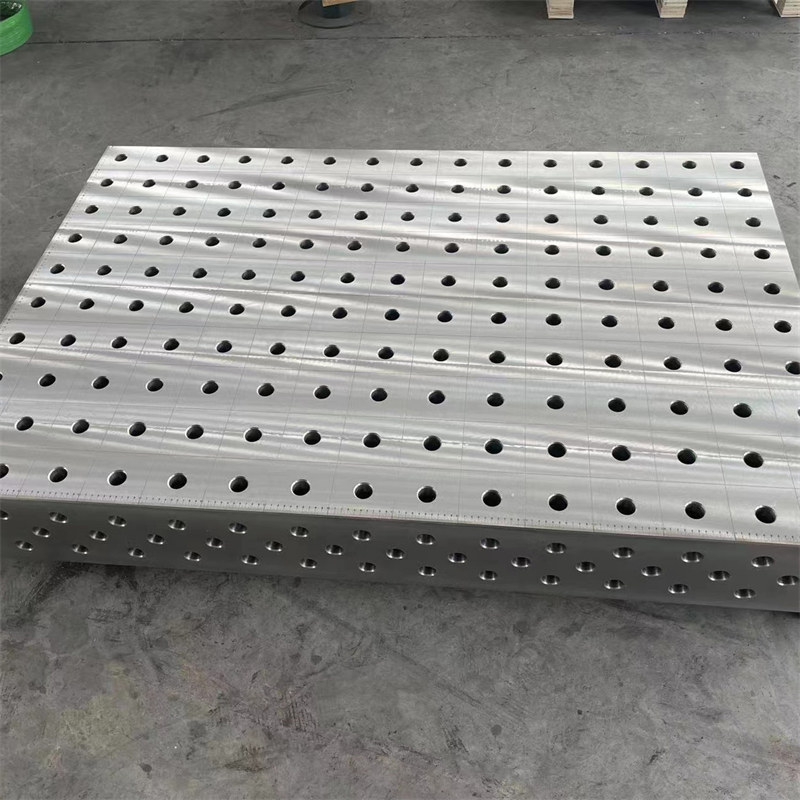

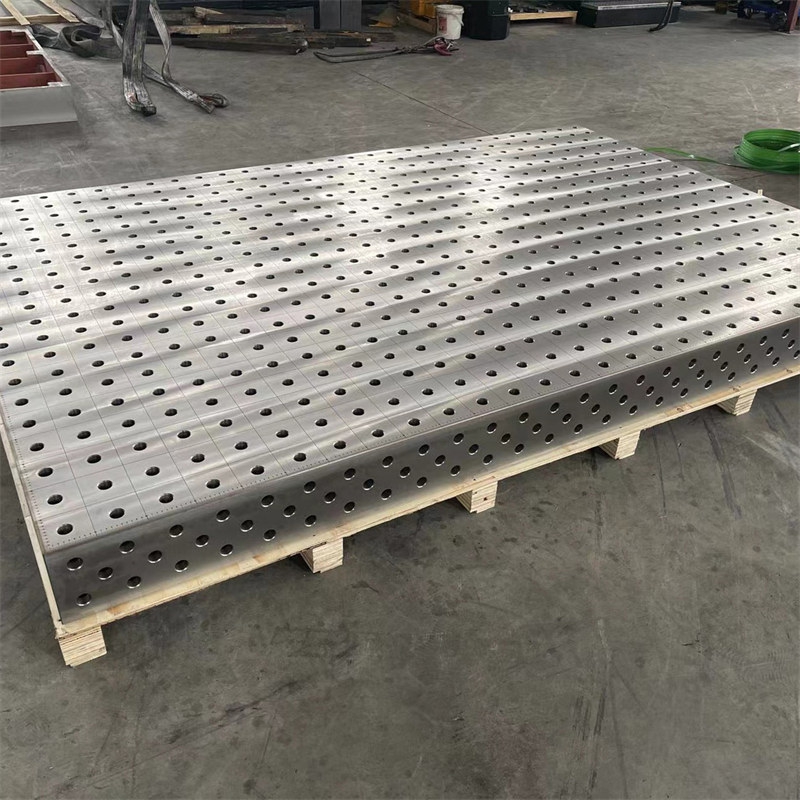

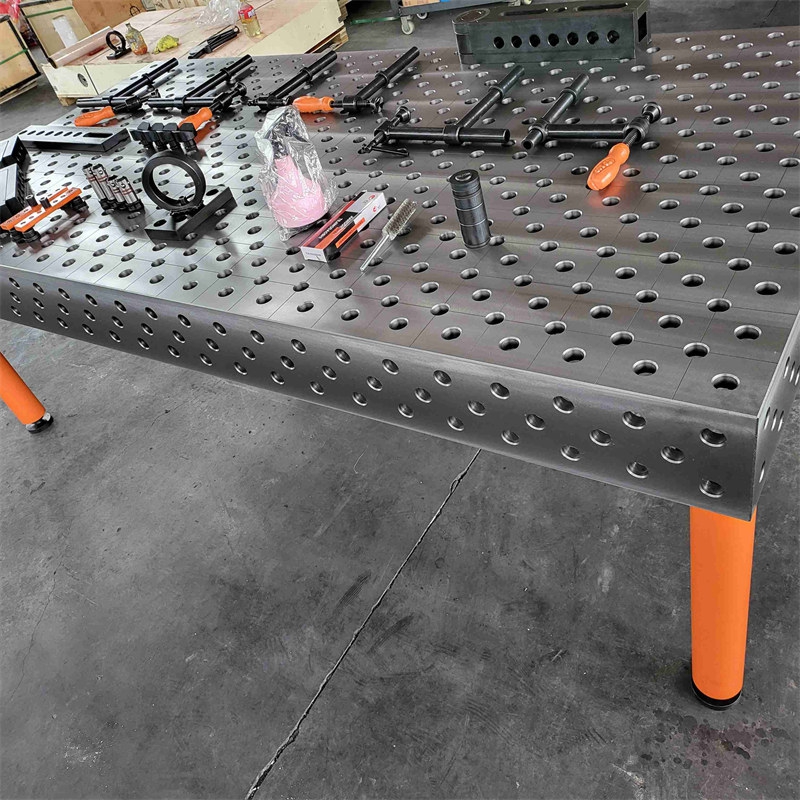

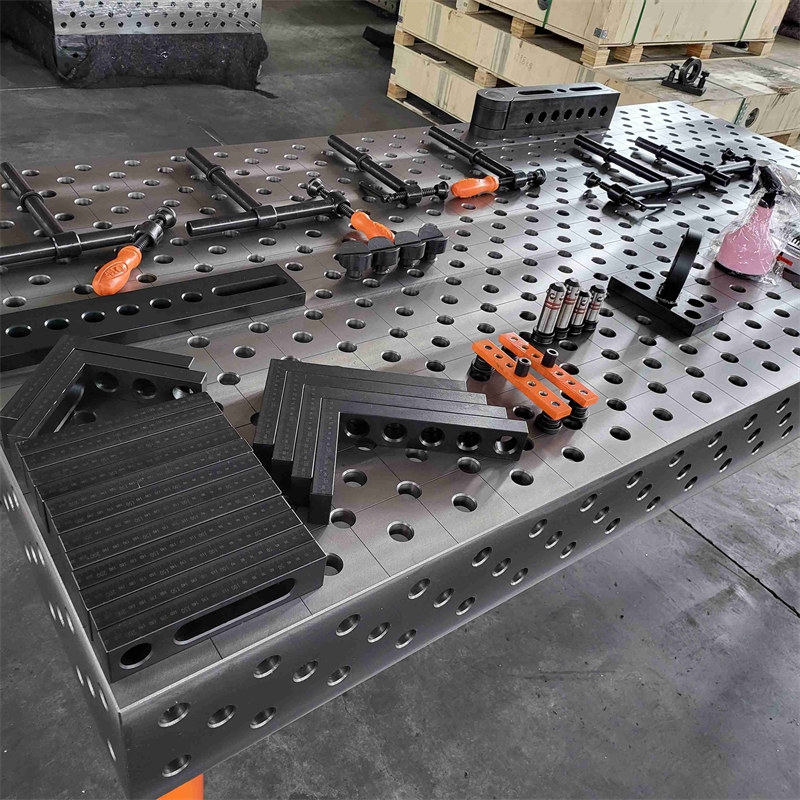

Сварочный стол 3D
трехмерный модульный сварочный стол с пятью рабочими поверхностями для расширения. Наличие приспособлений и приспособлений позволит значительно сэкономить время и средства на проектирование и производство. Вы можете быстро собрать различные приспособления и соединить все детали вместе. Этот модульный сварочный стол может использоваться в машинах, корпусах, стойках, рамах, перекладинах, опорах, перилах, лестницах, дверях, шкафах управления, металлических накладках и т. Д. Он может работать со сварочными роботами или специальными сварочными комплектами.

Материалы
- Таблица сварки стали: Q355.
- Сварочный стол для чугуна: HT300

Твердость
- Таблицы для сварки стали: HV110 - 130
- Таблицы для сварки отливок: HB170 - 210
- Таблица для сварки плазменной нитридной стали: HV550

Толщина рабочего стола
- D28 Системы: 24 - 27 мм
D16 Системы: 14 - 17 мм

апертура
Система D28: 28 мм
Система D16: 16 мм
- Бурение и фрезерование.

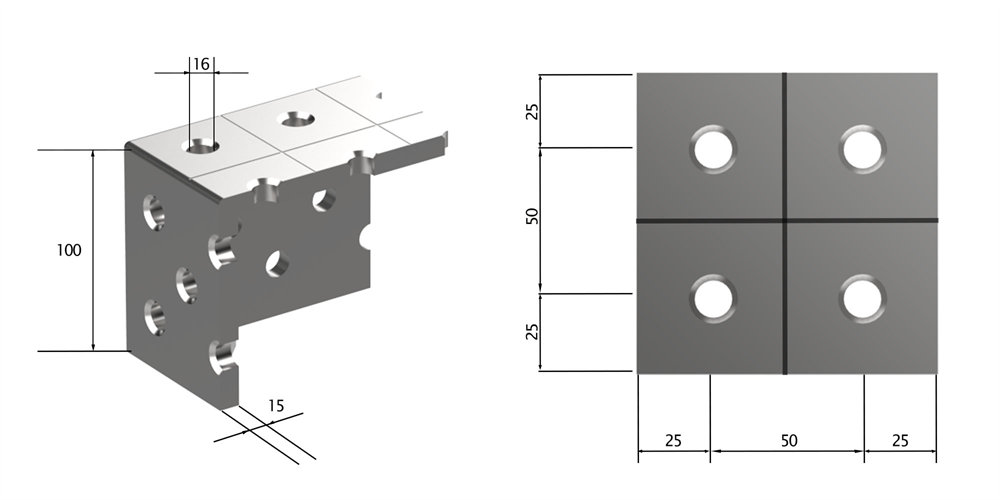

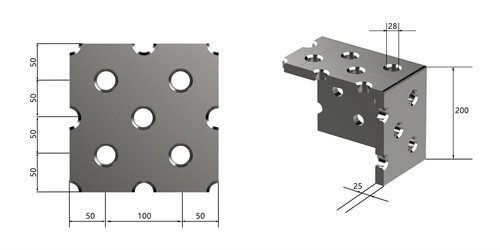

Расстояние между сетками
Система D28: 100 ± 0,05 мм
Система D16: 50 ± 0,05 мм
- Диагональная линия имеет дополнительное отверстие в центре сетки из 4 отверстий, что позволяет больше возможностей.

Точность
- Уровень точности рабочего стола: 0,1 / 1000mm.
- Вертикальная точность рабочего стола: 0.1 / 200 мм.
- Точность центра бурения: + / - 0.01 мм.

Загрузочная мощность
Погрузочная мощность 2 тонны.

забой
- Все пять рабочих поверхностей (1 верхняя + 4 боковые) могут быть расширены с помощью любого поддерживающего инструмента.

Уровень миллиметра
- Графические метки травления позволяют точно собирать элементы, подлежащие обработке.

Ноги стола
- 4 - 10 ног, в зависимости от размера сварочного стола.
- Дополнительные стальные рамы и гидравлические подъемные баки на выбор.

Обработка поверхностей
- Альтернативное плазменное азотированное покрытие.

Сварочные брызги
- Лучше предотвращать прилипание брызг, легко удалять шлак.

Система D28:


Сварочные литейные часы

Sizes L*W*H(mm)	Model	Weight (Kg)
1000 x 1000 x 200	CWD281010	330
1200 x 1200 x 200	CWD281212	500
1500 x 1000 x 200	CWD281510	500
1500 x 1500 x 200	CWD281515	750
2000 x 1000 x 200	CWD282010	680
2400 x 1200 x 200	CWD282412	950
3000 x 1500 x 200	CWD283015	1400
3000 x 2000 x 200	CWD283020	1850
4000 x 2000 x 200	CWD284020	2700

Таблица сварки стали

Sizes L*W*H(mm)	Model	Weight (Kg)
1000 x 1000 x 200	SWD281010	330
1200 x 1200 x 200	SWD281212	500
1500 x 1000 x 200	SWD281510	500
1500 x 1500 x 200	SWD281515	750
2000 x 1000 x 200	SWD282010	680
2400 x 1200 x 200	SWD282412	950
3000 x 1500 x 200	SWD283015	1400
3000 x 2000 x 200	SWD283020	1850
4000 x 2000 x 200	SWD284020	2700

Таблица сварки плазменной азотистой стали

Sizes L*W*H(mm)	Model	Weight (Kg)
1000 x 1000 x 200	SWD281010P	330
1200 x 1200 x 200	SWD281212P	500
1500 x 1000 x 200	SWD281510P	500
1500 x 1500 x 200	SWD281515P	750
2000 x 1000 x 200	SWD282010P	680
2400 x 1200 x 200	SWD282412P	950
3000 x 1500 x 200	SWD283015P	1400
3000 x 2000 x 200	SWD283020P	1850

Система D16:


Таблица сварки стали

Sizes L*W*H(mm)	Model	Weight (Kg)
1000 x 1000 x 200	SWD161010	240
1200 x 1200 x 200	SWD161212	320
1500 x 1000 x 200	SWD161510	320
1500 x 1500 x 200	SWD161515	520
2000 x 1000 x 200	SWD162010	450
2400 x 1200 x 200	SWD162412	680

Таблица сварки плазменной азотистой стали

Sizes L*W*H(mm)	Model	Weight (Kg)
1000 x 1000 x 200	SWD161010P	240
1200 x 1200 x 200	SWD161212P	320
1500 x 1000 x 200	SWD161510P	320
1500 x 1500 x 200	SWD161515P	520
2000 x 1000 x 200	SWD162010P	450
2400 x 1200 x 200	SWD162412P	680
